Trong bài trước chúng ta đã biết
vai trò của bản vẽ Use Case là rất quan trọng, nó giúp chúng ta hiểu yêu cầu,
kiến trúc chức năng của hệ thống và chi phối tất cả các bản vẽ còn lại. Trong
bài này chúng ta sẽ tìm hiểu về các thành phần cấu tạo nên bản vẽ này, cách xây
dựng và sử dụng nó.
1. Các thành phần trong bản vẽ Use Case
Đầu tiên, chúng ta xem một ví dụ về Use Case Diagarm.

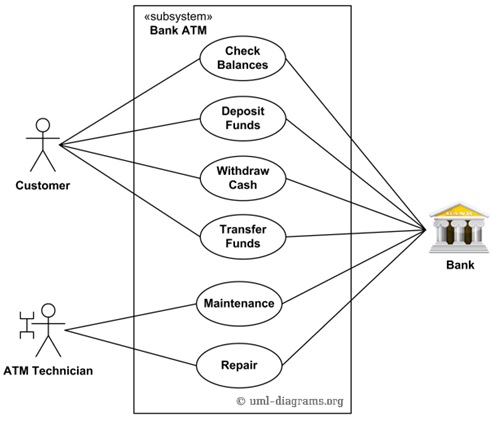

Hình 1. Bản vẽ Use Case về ứng dụng ATM
Nhìn bản vẽ này chúng ta thấy
có hai người dùng là Customer và ATM Technician và một đối tượng sử dụng hệ
thống là Bank. Bên cạnh đó nó mô tả các chức năng của hệ thống và người dùng
nào dùng chức năng gì. Điều này giúp chúng ta hình dung được là chúng ta sẽ xây
dựng hệ thống với những chức năng gì? Cho ai dùng.
Bây giờ chúng ta sẽ tìm hiểu kỹ hơn về các thành phần của bản vẽ.
1.1 Actor
Actor được dùng để chỉ người sử dụng hoặc một đối tượng nào đó
bên ngoài tương tác với hệ thống chúng ta đang xem xét. Lưu ý, chúng ta hay bỏ
quên đối tượng tương tác với hệ thống, ví dụ như Bank ở trên.
Actor được biểu diễn như sau:
Hoặc
Hình 2. Các ký hiệu của Actor
1.2 Use Case
Use Case là chức năng mà các Actor sẽ sử dụng. Nó được ký hiệu
như sau:
Hình 3. Ký hiệu về Use Case
Với việc xác định các chức năng mà Actor sử dụng bạn sẽ xác định
được các Use Case cần có trong hệ thống.
1.3 Relationship(Quan hệ)
Relationship hay còn gọi là conntector được sử dụng để kết nối
giữa các đối tượng với nhau tạo nên bản vẽ Use Case. Có các kiểu quan hệ cơ bản
sau:
–
Association
–
Generalization
– Include
– Extend
Chúng ta sẽ lần lượt tìm hiểu về các kiểu quan hệ dưới đây.
+ Quan hệ Association
Association thường được dùng để mô tả mối quan hệ giữa Actor và
Use Case và giữa các Use Case với nhau.
Hình 4. Ví dụ thể hiện Actor User sử dụng Use Case Login
+Quan hệ Generalization
Generalization được sử dụng để thể hiện quan hệ thừa kế giữa các
Actor hoặc giữa các Use Case với nhau.
Hình 5. Ví dụ Actor User thừa kế toàn bộ quyền của Actor Guest
+ Quan hệ Include
Include là quan hệ giữa các Use
Case với nhau, nó mô tả việc một Use Case lớn được chia ra thành các Use Case
nhỏ để dễ cài đặt (module hóa) hoặc thể hiện sự dùng lại.
Hình 6. Ví dụ về quan hệ Include giữa các Use Case
Chúng ta thấy Use Case “Verify
Password” có thể gộp chung vào Use Case Login nhưng ở đây chúng ta tách ra để
cho các Use Case khác sử dụng hoặc để module hóa cho dễ hiểu, dễ cài đặt.
+ Quan hệ Extend
Extend dùng để mô tả quan hệ
giữa 2 Use Case. Quan hệ Extend được sử dụng khi có một Use Case được tạo ra để
bổ sung chức năng cho một Use Case có sẵn và được sử dụng trong một điều kiện
nhất định nào đó.
Hình 7. Ví dụ về quan hệ Extend giữa các Use Case
Trong ví dụ trên “Open Account”
là Use Case cơ sở để cho khách hàng mở tài khoản. Tuy nhiên, có thêm một
điều kiện là nếu khách hàng là công ty thì có thể thêm người sở hữu lên tài
khoản này. Add Account Holder là chức năng mở rộng của Use Case “Open
Account” cho trường hợp cụ thể nếu Actor là Công ty nên quan hệ của nó là quan
hệ Extend.
1.4 System Boundary
System Boundary được sử dụng để xác định phạm vi của hệ thống mà
chúng ta đang thiết kế. Các đối tượng nằm ngoài hệ thống này có tương tác với
hệ thống được xem là các Actor.
System Boundary sẽ giúp chúng ta dễ hiểu hơn khi chia hệ thống
lớn thành các hệ thống con để phân tích, thiết kế.
Chúng ta đã nắm được các ký hiệu của bản vẽ Use Case, bây giờ là
lúc chúng ta tìm cách lắp chúng lại để tạo nên bản vẽ hoàn chỉnh. Thực hiện các
bước sau để xây dựng một bản vẽ Use Case:
+ Bước 1: Tìm các Actor
Trả lời các câu hỏi sau để xác định Actor cho hệ thống:
– Ai sử
dụng hệ thống này?
– Hệ thống
nào tương tác với hệ thống này?
Xem xét ví dụ về ATM ở trên chúng ta thấy:
– Ai sử
dụng hệ thống? -> Customer, ATM Technician
– Hệ thống
nào tương tác với hệ thống này? -> Bank
Như vậy có 03 Actor: Customer, ATM Technician và Bank
+ Bước 2: Tìm các Actor
Trả lời câu hỏi các Actor sử dụng chức năng gì trong hệ thống?
chúng ta sẽ xác định được các Use Case cần thiết cho hệ thống.
Xem xét ví dụ ở trên ta thấy:
·
Customer sử dụng các chức năng: Check
Balance, Deposit, Withdraw và Transfer
·
ATM technician sử dụng: Maintenance
và Repair
·
Bank tương tác với tất cả các chức
năng trên.
Tóm lại, chúng ta phải xây dựng hệ thống có các chức năng: Check
Balance, Deposit, Withdraw, Transfer, Maintenance và Repair để đáp ứng được cho
người sử dụng và các hệ thống tương tác.
+ Bước 3: Xác định các quan hệ
Phân tích và các định các quan loại hệ giữa các Actor và Use
Case, giữa các Actor với nhau, giữa các Use Case với nhau sau đó nối
chúng lại chúng ta sẽ được bản vẽ Use Case.
Hình 8. Bản vẽ Use Case về ATM
3. Đặc tả Use Case
Nhìn vào bản vẽ trên chúng ta
nhận biết hệ thống cần những chức năng gì và ai sử dụng. Tuy nhiên, chúng ta
chưa biết được chúng vận hành ra sao? Sử dụng chúng như thế nào? Để hiểu rõ hơn
hệ thống chúng ta cần phải đặc tả các Use Case.
Có 2 cách để đặc tả Use Case.
Cách 1: Viết
đặc tả cho các Use Case
Chúng ta có thể viết đặc tả Use Case theo mẫu sau:
·
Tên Use
Case //Account Details
·
Mã số Use
Case //UCSEC35
·
Mô tả tóm tắt// Hiển thị thông tin chi tiết của Account
·
Các bước thực hiện // Liệt
kê các bước thực hiện
·
Điều kiện
thoát // Khi
người dùng kích nút Close
·
Yêu cầu đặc biệt// Ghi rõ nếu có
·
Yêu cầu trước khi
thực hiện// Phải đăng nhập
·
Điều kiện sau khi
thực hiện // Ghi rõ những điều kiện nếu có sau khi thực hiện Use Case
này
Cách 2: Sử dụng
các bản vẽ để đặc tả
Chúng ta có thể dùng các bản vẽ như Activity Diagram, Sequence
Diagram để đặc tả Use case. Các bản vẽ này chúng ta sẽ bàn ở những bài tiếp
theo.
4. Sử dụng UseCase Diagram
Như chúng ta đã biết Use Case Diagram có một vai trò đặc biệt
quan trọng trong quá trình phân tích, thiết kế và phát triển hệ thống. Dưới đây
chúng tôi liệt kê một số ứng dụng tiêu biểu của Use Case Diagram.
– Phân
tích và hiểu hệ thống
– Thiết kế
hệ thống.
– Làm cơ
sở cho việc phát triển, kiểm tra các bản vẽ như Class Diagram, Activity
Diagram, Sequence Diagram, Component Diagram.
– Làm cơ
sở để giao tiếp với khách hàng, các nhà đầu tư.
– Giúp cho
việc kiểm thử chức năng, kiểm thử chấp nhận.
5. Kết luận
Đến đây, chúng ta đã tìm hiểu được bản vẽ đầu tiên và rất quan
trọng (use case diagram), các bạn cần tiếp tục thực hành để nắm rõ hơn về bản
vẽ này cũng như cách xây dựng và sử dụng chúng trong quá trình phát triển sản
phẩm phần mềm.
Để giúp các bạn hiểu rõ hơn về bản vẽ Use Case trong bài tiếp
theo chúng ta sẽ thực hiện qua từng bước bài thực hành xây dựng Use Case
Diagram.
